5 Способов использования PinPoints промышленными дронами

Как лазерный дальномер улучшает работу дронов и функциональность миссии

С каждой новой платформой и полезной нагрузкой DJI Enterprise расширяет возможности служб экстренного реагирования, инспекционных бригад, геодезистов и других промышленных пользователей. С каждой итерацией наибольшее внимание привлекают такие характеристики, как время полета, мегапиксели или тепловое разрешение. Но здесь мы сосредоточимся на том, что незаметно стало одним из наших самых универсальных и эффективных инструментов: лазерном дальномер.

Лазерный дальномер интегрирован в гибридные полезные устройства серии Zenmuse H и новую Matrice 30 (M30).

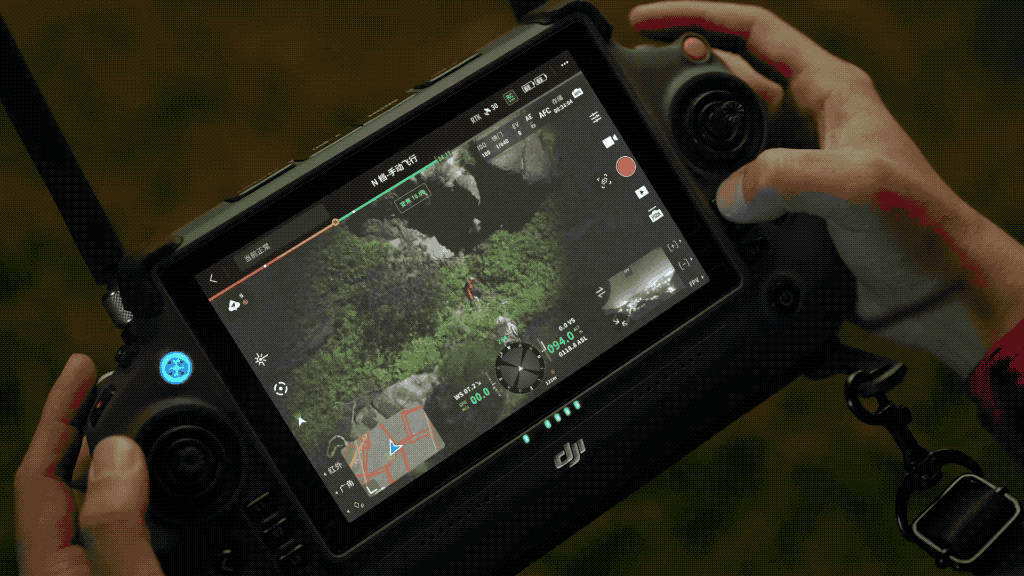

Одним нажатием в приложении Pilot 2 пилоты могут нацелиться на определенное местоположение или объект и получить его точные GPS-координаты и расстояние от дрона. Эта мощная возможность может быть использована в самых разных сценариях. В широком смысле они включают усиление сотрудничества между группами воздушной и наземной инспекции и повышение осведомленности о ситуации во время операций по обеспечению общественной безопасности.

Что такое лазерный дальномер и как он работает?

Лазерный дальномер - это инструмент для измерения расстояния. Он работает за счет излучения инфракрасного лазера, который отражается от поверхности вашей цели и возвращается в дальномер. Поскольку скорость света постоянна (c = 299 792 458 метров в секунду, если вам интересно), дальномер анализирует время прохождения этой электромагнитной волны, чтобы точно определить расстояние до объекта.

Как правило, эти инструменты используются в охоте, спорте, геодезии и планировании строительства. Дальномеры с большей дальностью действия (дальномеры полезной нагрузки серии H20 и M30 имеют точность до 1200 метров) могут использоваться для обеспечения точных измерений в различных сценариях, особенно когда вы добавляете эту возможность к беспилотному летательному аппарату.

Одна из причин, по которой дроны и лазерные дальномеры представляют собой такую мощную комбинацию, заключается в том, что самолет уже подключен к GPS. Помимо обеспечения точных измерений расстояния сверху и точных GPS-координат этого объекта, информация о местоположении встроена в метаданные любых фотографий, сделанных дроном.

Во время инспекций и миссий по обеспечению общественной безопасности эта возможность обеспечивает точность в ретроспективе, а не только в данный момент.

Пилоты, летающие на DJI Matrice 300 RTK или M30, могут использовать лазерный дальномер для создания маркеров вокруг ключевых мест, которые можно сохранить на потом. Мы называем их PinPoints.

Что такое PinPoints?

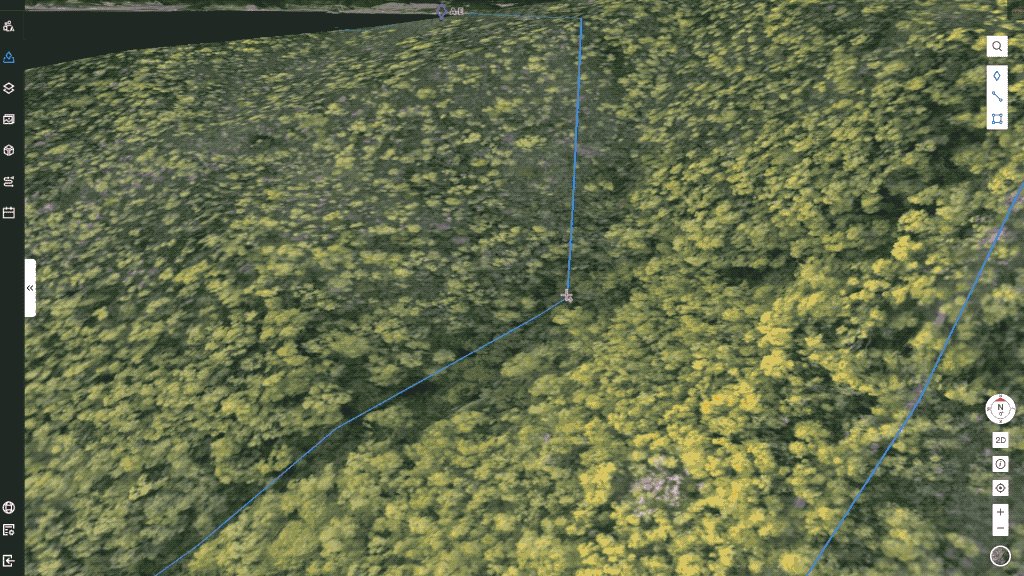

PinPoints - это функция, доступная дронам DJI, оснащенным лазерными дальномерами. Вы найдете их в приложениях Pilot 2 и FlightHub 2 как часть набора инструментов для совместного управления, называемых живыми аннотациями. Эти инструменты позволяют командам координировать операции в режиме реального времени. Вы можете бросать булавки, рисовать линии, отмечать фигуры и вообще обозначать точки или области, представляющие интерес.

Функция PinPoint была разработана для того, чтобы помочь командам отслеживать все, за чем стоит следить. Он накладывает маркер на общую оперативную карту и помечает его своими GPS-координатами. При динамических операциях некоторые ключевые элементы могут оставаться статичными. PinPoints позволяют командам обмениваться разведданными с воздуха и следить за тем, чтобы ничего не было забыто или упущено из виду

Как использовать PinPoints?

Мы подготовили руководство о том, как использовать PinPoints, как перемещаться между ними, а также расширенные настройки, такие как маркировка, цветовое кодирование и управление, все это является частью более широкой серии на DJI Pilot 2. Вы можете ознакомиться с руководством ниже:

Лазерные дальномеры в действии

Вот несколько способов использования лазерных дальномеров пилотами предприятий по всему миру.

1. Маркировка имущества, находящегося в зоне риска во время лесных пожаров

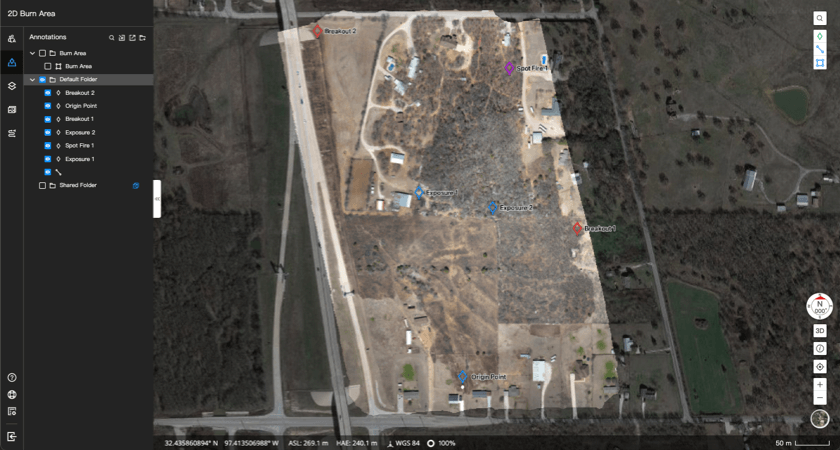

После того, как лесной пожар вышел из-под контроля в Клебурне, штат Техас, несколько местных пожарных подразделений столкнулись с дымящимся пространством площадью 20 акров. С земли они не могли определить, где находятся очаги возгорания и в каком направлении распространяется огонь. К счастью, среди тех, кто был на месте происшествия, была Группа беспилотного реагирования общественной безопасности Северного Центрального Техаса (NTXPSURT). Команда NTXPSURT получила ранний доступ к новому DJI M30T и смогла использовать его тепловые возможности и лазерный дальномер для отслеживания распространения пламени и координации операции сверху.

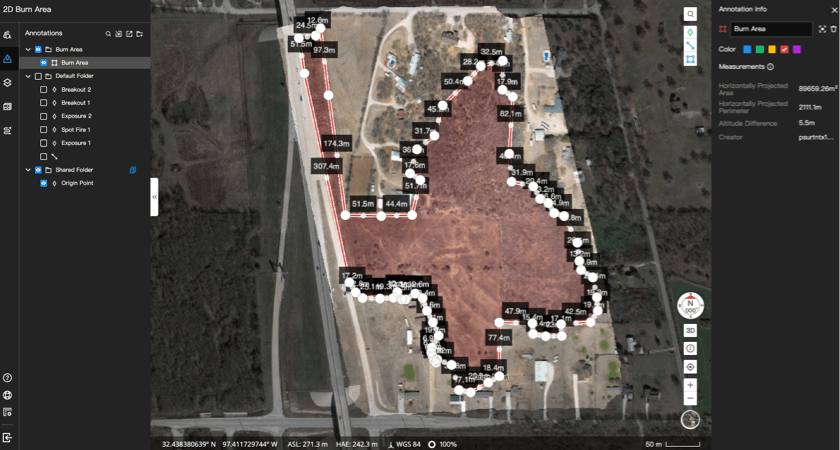

Функция 2D-картографирования облаков быстро создала ортомозаическую карту пожара. Затем был пущен в ход лазерный дальномер для наведения точек на точные координаты. Они были помечены цветовой кодировкой и использовались для обозначения границ пожара, информирования членов команды о достопримечательностях и выделения структур, которые подвергались риску. Возможность точного определения местоположения позволила командиру, ответственному за инцидент, делиться этими разведданными между различными экипажами, отслеживать ход пожара и направлять ресурсы туда, где они были необходимы.

2. Ликвидация последствий пожара

При тушении лесного пожара роль пожарных двоякая. Основная цель состоит в том, чтобы справиться с пожаром и потушить его до того, как будут потеряны жизни или уничтожено имущество. Но второй аспект не менее важен: пожарным необходимо предотвратить повторное возгорание тлеющих участков и возникновение вторичного пожара.

Именно здесь тепловизионное изображение сверху в сочетании с лазерным дальномером может помочь аварийным бригадам работать безопасно и эффективно. Использование точечных датчиков позволяет командирам, ответственным за инциденты, отмечать любые горячие точки, обнаруженные с помощью теплового датчика, и делиться этой информацией с наземной командой.

3. Следить за тем, чтобы во время полицейской операции не было непредвиденных пауз

Полицейские погони - это динамичные операции, часто охватывающие несколько локаций. Подозреваемые часто бросают оружие или улики во время побега, иногда оставляя офицеров перед выбором: продолжать погоню или искать спрятанный предмет. С помощью лазерного дальномера и точечных указателей можно пометить интересующие места или выброшенные объекты на потом.

Офицеры могут вернуться в это место, как только подозреваемый будет задержан, или поделиться этой информацией в режиме реального времени с коллегами на местах.

4. Оценка ущерба после шторма

После шторма или стихийного бедствия начинаются усилия по восстановлению коммуникаций и других жизненно важных служб. Эффективная оценка ущерба предоставляет аварийным бригадам, телекоммуникационным компаниям и страховым компаниям информацию, необходимую им для воссоединения сообществ и начала восстановления.

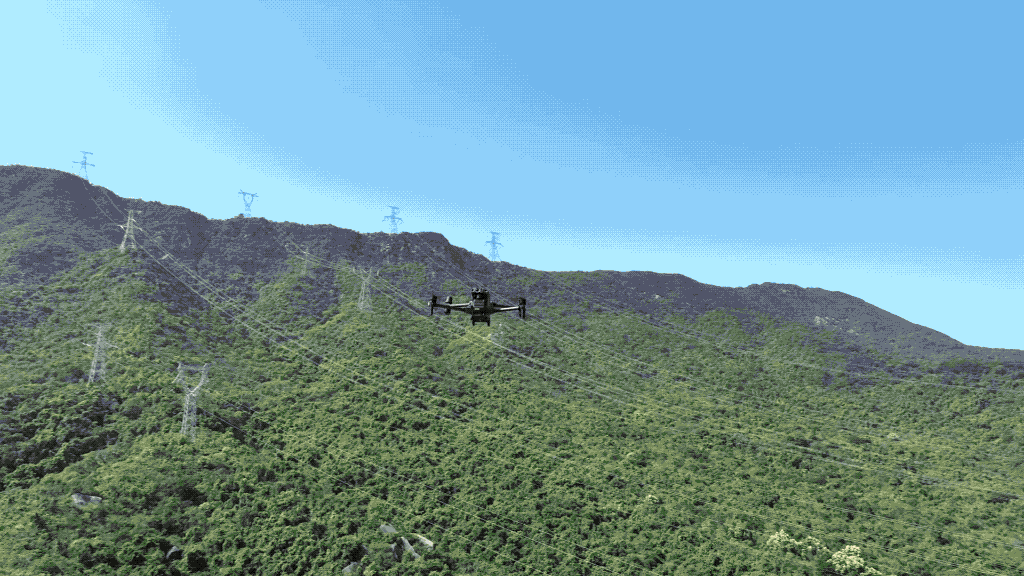

Точность этих опросов имеет жизненно важное значение. Лазерный дальномер позволяет инспекционным бригадам дополнять карты и ортомозаики точками, которые отмечают ключевые местоположения и инфраструктуру, от поваленных инженерных столбов до поврежденных конструкций. Эта возможность сочетает визуальные эффекты с точными метаданными, обеспечивая более тесное сотрудничество и более эффективную оценку ущерба.

5. Обмен информацией о поиске и спасении

Успешные поисково-спасательные операции строятся на обмене информацией. Когда наземные группы получают данные воздушной разведки, они могут работать быстрее и умнее. Точечные точки могут быть неоценимы в этом контексте, позволяя командирам подразделений по инцидентам помечать карты точными маркерами, сообщать о приоритетах и обозначать объекты, представляющие интерес.

Возможность точно отмечать местоположения и сообщать о них сверху может сократить общее время выполнения миссии и предотвратить ненужные поиски, которые могут подвергнуть экипажи риску.

У каких дронов DJI есть лазерный дальномер?

Если вы хотите интегрировать лазерный дальномер в свои воздушные операции, вам нужно будет использовать одну из двух платформ в линейке DJI Enterprise: M300 RTK и M30.

Лазерный дальномер, установленный на обоих устройствах, имеет диапазон измерения от 3 до 1200 м и точность ± 0,2 м + D × 0,15% (где D - расстояние до вертикальной поверхности).

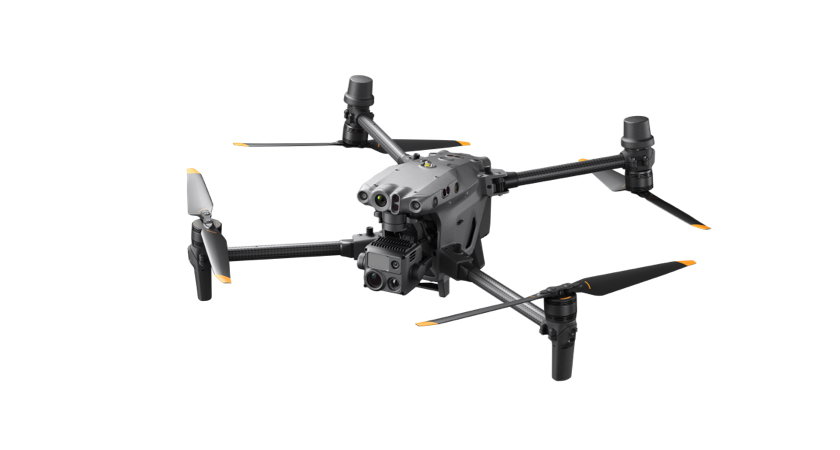

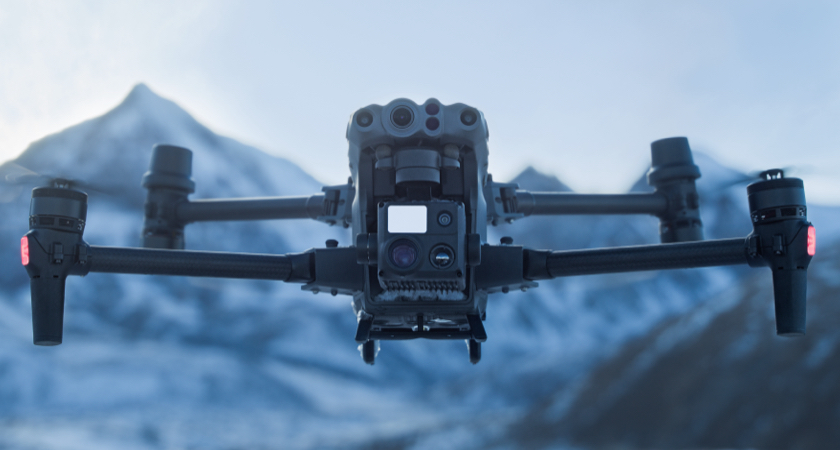

Платформы M30 и M30T сочетают в себе простоту использования с портативностью и мощностью. Обе модели имеют встроенный лазерный дальномер.

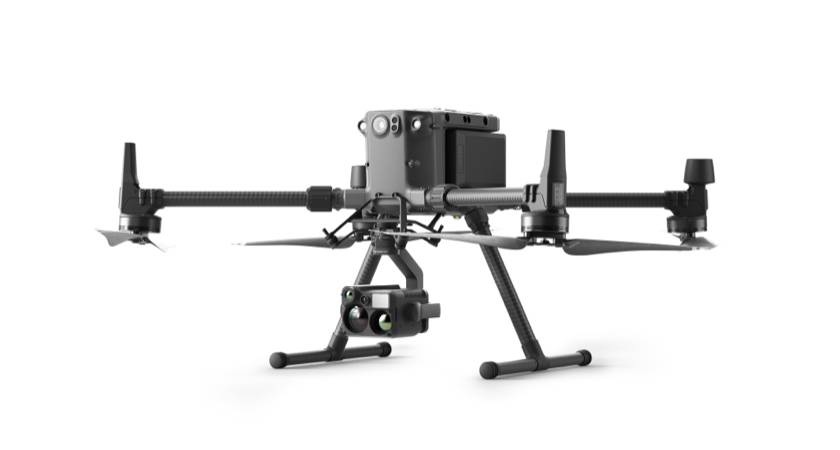

M300 RTK - это прочная и адаптируемая платформа с лучшим временем полета, вариантами полезной нагрузки и функциями безопасности. Он совместим с полезной нагрузкой датчиков H20, H20N и H20T, все из которых включают наш лазерный дальномер.
