Топ-6 особенностей H20N

Усовершенствованная полезная нагрузка для обеспечения общественной безопасности и инспекционных операций при низкой освещенности

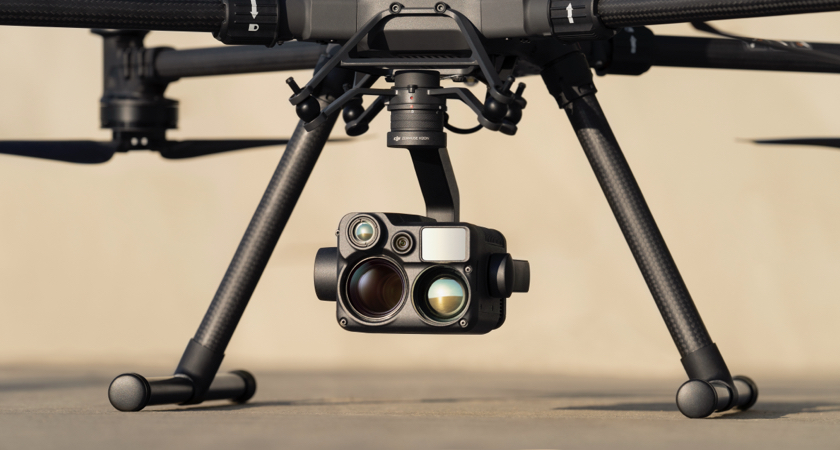

DJI M300 установил стандарт для корпоративных беспилотных летательных аппаратов с сочетанием долговечности, производительности и передовых полезных нагрузок. Он был выпущен в 2020 году вместе с Zenmuse H20, гибридным мультисенсорным решением для промышленного применения и задач общественной безопасности. Вскоре последовали H20T, L1 и P1. Наша новейшая полезная нагрузка, H20N, представляет собой гибридный тепловой зум, лазерный дальномер и датчик звездного света, который обеспечивает мощную аэрофотосъемку - независимо от погоды или времени суток.

Датчик звездного света - это главная инновация. Он идеально подходит для определения жизненно важных деталей в условиях плохой видимости, независимо от того, выполняете ли вы поисково-спасательную миссию или охраняете место после наступления темноты. Вот шесть функций H20N, которыми мы больше всего рады поделиться с корпоративным сообществом.

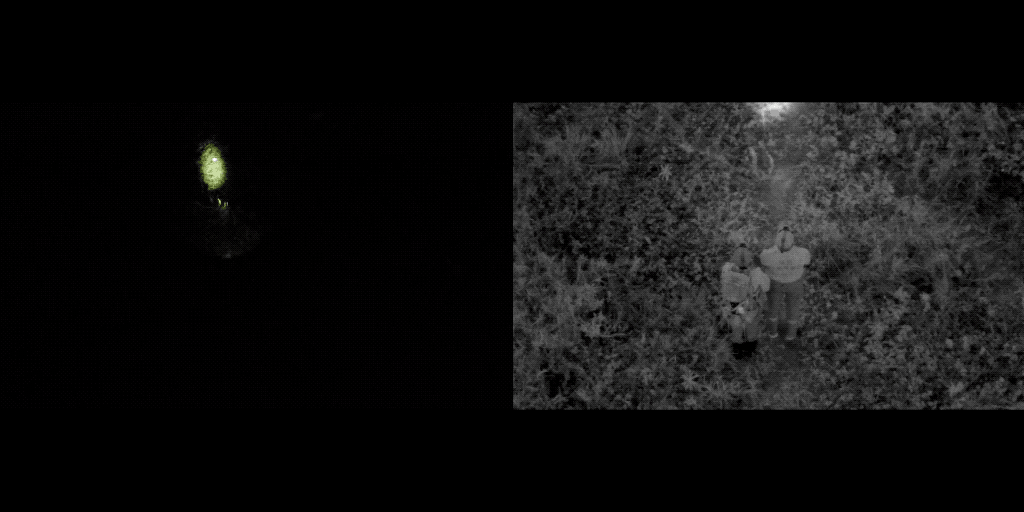

Датчики звездного света для работы в условиях низкой освещенности

Существует множество сценариев, в которых тепловизионное изображение не является лучшим решением. Во время поисково-спасательных операций измерения температуры поверхности с помощью теплового датчика не всегда дают полную картину. Они требуют определенной степени интерпретации, и операторы могут быть обмануты условиями, одеждой и даже спасательными одеялами. Все это может сделать идентификацию людей в условиях низкой освещенности серьезной проблемой.

Датчики звездного света отличаются друг от друга. Чтобы понять, как это сделать, давайте начнем с освещенности. Это интенсивность света, излучаемого данной областью. Он измеряется в люксах (также называемый световым потоком на единицу площади). 1 Люкс равен одному люмену на квадратный метр. Как правило, человеческий глаз с трудом распознает объекты, когда интенсивность света падает ниже 20 Люкс.

Датчики звездного света имеют более широкую диафрагму и меньшую выдержку по сравнению со стандартными камерами. Это позволяет большему количеству света попадать на датчик для большей четкости в условиях низкой освещенности. Датчик работает вместе с алгоритмами, которые подавляют шум изображения и повышают качество изображения.

Наш датчик звездного света находится внутри как Зум, так и широкоугольных камер H20N. Когда полезная нагрузка используется в ночном режиме, камера переключает ИК-фильтр объектива и настраивает параметры ISP. Интеллектуальный алгоритм улучшения освещенности при низкой освещенности позволяет операторам обнаруживать источники света с уровнем освещенности до 0,0001 Люкс, что намного превышает то, что способен видеть человеческий глаз.

Результатом является изменяющая правила игры способность четко видеть цели и достопримечательности в темноте.

Мощные Возможности Масштабирования

H20N оснащен 4-мегапиксельной камерой с 20-кратным гибридным оптическим зумом и дополнительной функцией Starlight. Эта мощная комбинация обеспечивает широкий спектр приложений для обеспечения общественной безопасности и безопасности, от поиска пропавших людей до выявления незаконных браконьеров в темное время суток, до ночного патрулирования шахт, строительных площадок и других уязвимых районов.

Мы рады видеть, что эта технология дает значительные преимущества при проведении поисково-спасательных операций в ночное время. Крупные планы с высоким разрешением и узнаваемые изображения при слабом освещении обещают уменьшить количество ложных срабатываний, улучшить принятие решений о размещении ресурсов и сократить время, необходимое для выполнения миссий от начала до конца.

Двойные термодатчики

Дополняя наши новые возможности Starlight, H20N оснащен двумя тепловыми датчиками для передачи подробных инфракрасных данных. Две тепловизионные камеры с фиксированным объективом 640x512 устраняют необходимость в непрерывном увеличении: одна обеспечивает 2-кратный зум, а другая - 8-кратный зум.

Теперь, когда вы видите несколько горячих пикселей на своем экране, вам не нужно спускаться на опасно низкую высоту, чтобы рассмотреть их поближе. Вы можете просто увеличить масштаб, чтобы четко видеть, является ли этот источник тепла человеком, собакой или чем-то еще. Этот шаг вперед значительно увеличивает дальность обзора тепловизионных возможностей H20N и экономит драгоценное время пилотов, когда важен каждый момент.

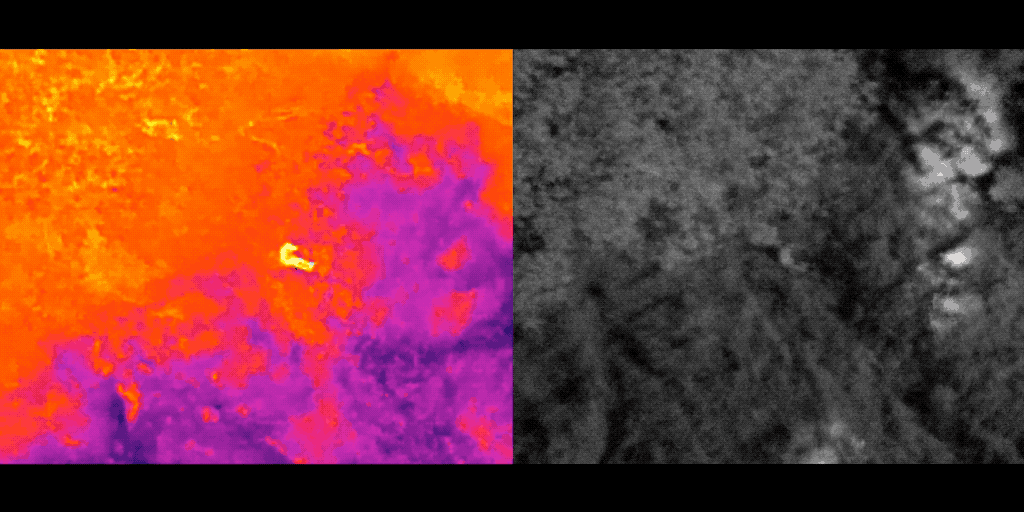

Синхронизированный Масштаб с разделением экрана

Гибридные полезные нагрузки H20N являются наиболее мощными при использовании в сочетании друг с другом.

Операторы могут улучшить видимость в сложных условиях, одновременно увеличивая масштаб на разделенном экране с помощью тепловых и визуальных датчиков. При слабом освещении и когда требуется определенность перед принятием оперативных решений, наличие такой гибкости у вас под рукой имеет первостепенное значение.

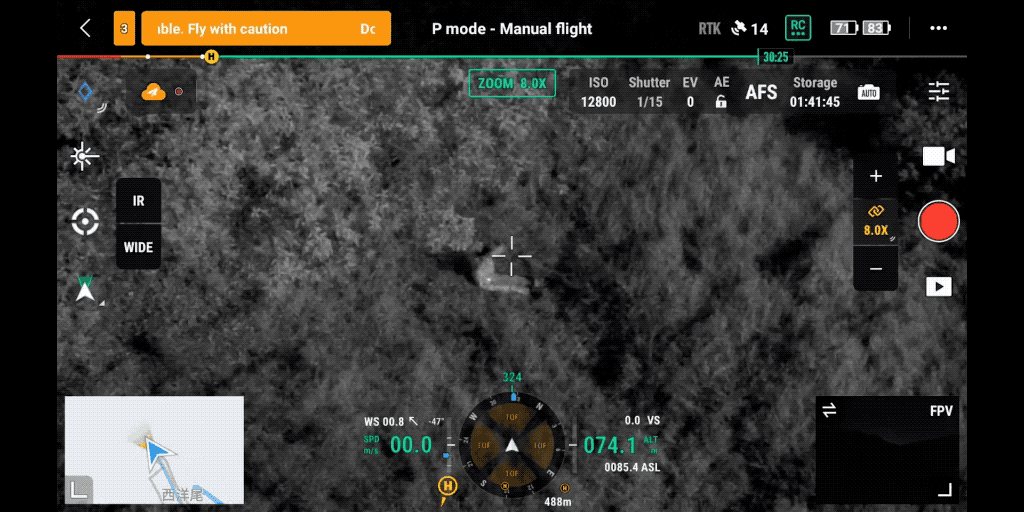

Лазерный дальномер для непревзойденной точности

H20N оснащен тем же лазерным дальномером, что и в полезных нагрузках Zenmuse H20 и H20T. Дальномер с дальностью обнаружения от 3 до 1200 м обеспечивает точные координаты местоположения или объекта с точностью +/- 1 метр. Функция точного определения означает, что эта возможность всегда под рукой. Быстрое нажатие отмечает объект в поле зрения, прежде чем передовые алгоритмы слияния датчиков DJI выдадут его GPS-координаты, а также расстояние до самолета и относительную высоту.

В сочетании с датчиками звездного света H20N низкая освещенность больше не является проблемой при координации миссий сверху.

Долговечность и устойчивость

Гибридная полезная нагрузка H20N была разработана таким образом, чтобы выдерживать условия испытаний и обеспечивать общественную безопасность и безопасность независимо от погоды. Он имеет класс защиты IP44 и может работать при температурах от -20 до 50 градусов Цельсия.

Поскольку беспилотные летательные аппараты становятся незаменимыми инструментами для аварийных бригад и инспекционных бригад, жизненно важно, чтобы полезная нагрузка была достаточно прочной, чтобы справиться с любыми элементами, которые есть в запасе. H20N вас не подведет.

В чем основные различия между Zenmuse H20N и H20T?

У Zenmuse H20T и H20N много общего. Но пара тонких различий оптимизирует их для разных сценариев миссий. На H20N как широкоугольные, так и зум-камеры оснащены датчиками звездного света, которые лучше подходят для условий низкой освещенности. Когда четкость изображения и способность идентифицировать людей или объекты в темное время суток являются приоритетом, возможности H20N не имеют себе равных.

Днем все по-другому. Это потому, что широкая камера на H20N имеет меньшее количество пикселей по сравнению с H20T. Чтобы H20N достиг своих впечатляющих возможностей в условиях низкой освещенности, каждый пиксель должен быть больше, чтобы пропускать больше света. КМОП-датчики на обеих полезных нагрузках сопоставимы (1/1.8 против 1/1.7), но в целом у H20N меньше пикселей, что позволяет оптимизировать его характеристики при низкой освещенности.

H20N также оснащен двумя тепловизионными камерами с функцией гибридного масштабирования, что значительно увеличивает дальность наблюдения теплового датчика.

Наилучшая полезная нагрузка для вас будет зависеть от условий и поставленной задачи, но мы ожидаем, что H20N и H20T дополнят друг друга. Этот новейший гибридный датчик обеспечивает беспрецедентную универсальность для групп общественной безопасности, работающих с M300.
