Промышленное обследование при помощи дронов

Промышленное обследование при помощи дронов повышает эффективность инспекции нефтегазовых перерабатывающих заводов аргентины

Поскольку беспилотники стали надежным решением для корпоративных предприятий, крупнейшие нефтегазовые компании Аргентины заинтересовались использованием инспекционных услуг для своей инфраструктуры. Применение беспилотных летательных аппаратов в различных приложениях привело к экспоненциальному повышению безопасности и эффективности для ведущих игроков страны, включая: YPF, Shell, Petrocuyo, Edelap и 360 Energía.

В течение последних четырех лет Фелипе Вадильо, профессиональный авиаинженер, проводил инспекции для нефтеперерабатывающих и газоперерабатывающих заводов с тепловыми беспилотниками. Он был одним из первых, кто использовал многороторные дроны в Аргентине, и провел первое полевое испытание, чтобы оценить функциональность факельной системы нефтеперерабатывающего завода. Тест убедил руководителей завода и операторов в полезности технологии беспилотных летательных аппаратов и заручился услугами Вадильо.

Использование беспилотников для инспекций

Инспекции инфраструктуры нефтеперерабатывающего завода способствуют выявлению потенциальных неисправностей или слабых мест по всему заводу. «Мы проводим фотографические съемки еженедельно, что позволяет нам получать доступ и собирать информацию, которую мы обычно не могли бы получить. Затем операторы завода тщательно анализируют эту информацию», - сказал Фелипе Вадильо.

Использование технологии БПЛА для инспекций на нефтеперерабатывающих заводах, несомненно, экономит операторам и менеджерам завода огромное количество времени. «До того, как начали использовать беспилотники, различные сотрудники выполняли инспекции, и для этого требовалось использовать вертолеты для осмотра факельных систем или строительных лесов для высоких конструкций», - пояснил Вадильо.

Промышленное обследование с помощью дронов было использовано для:

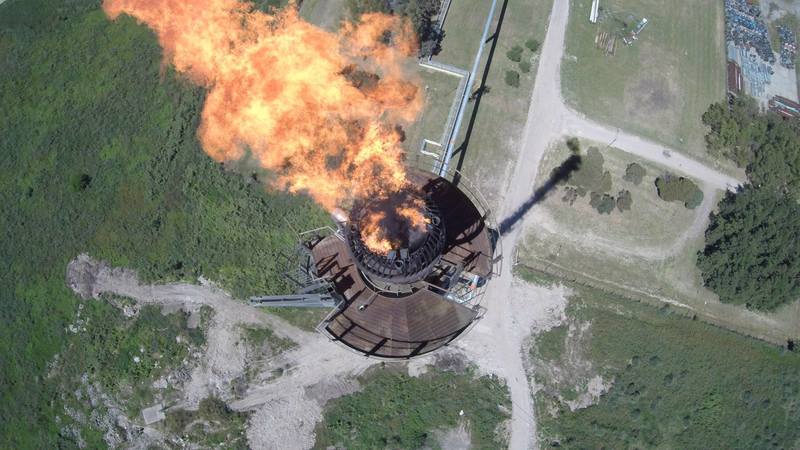

• Оценка работы факельных установок НПЗ;
• Оценка паровые системы;
• Выявление слабых мест в структурах сооружений;
• Точное выявление отказов во фланцах;
• Выявление деформации;
• Контроль выполнения обслуживания.

Одним из основных преимуществ использования дронов для инспекционных служб является то, что операторам станции не нужно останавливать работу на длительные периоды времени. «Нефтеперерабатывающие и газоперерабатывающие заводы могут потерять миллионы долларов в день, если будут вынуждены остановить работу заводов», - прокомментировал Вадильо. «Если печь не работает в течение 130 дней, это приводит к значительным потерям производительности на заводе».

Имея технологию беспилотных летательных аппаратов, нефтеперерабатывающие заводы могут предотвращать остановки заводов, сокращать время планового технического обслуживания, проводить инспекции, не останавливая операции, и уменьшать количество денег и ресурсов, необходимых для выполнения миссий. Технология дронов направлена на устранение необходимости проводить проверки с использованием строительных лесов, которые могут быть как дорогостоящими, так и опасными. Имея невероятное программное обеспечение для полетов, операторы установок могут быстро получать ценную информацию, помогая им более точно принимать важные решения.

Начало работы: что необходимо знать, как проводить осмотры с помощью дронов

Что такое воздушная термография?

Термография - это процесс использования тепловизионных камер для обнаружения тепловых сигнатур. В сочетании с воздушными возможностями мощного беспилотного летчика пилоты могут определять источники тепла и интересные объекты без физического контакта. Затем идентифицированная излучаемая энергия может быть преобразована в значения температуры, что дает ценную информацию.

Для Вадильо использование термографии с БПЛА, часто называемой пассивной термографией, является отличным способом захвата и отображения энергии, производимой объектами. Этот метод не только экономит время, но и гарантирует, что инспекционные группы не попадут в опасные ситуации. Это инструмент, который помог ему добиться невероятных результатов гораздо эффективнее, чем традиционные методы проверки.

Как подготовить осмотр

Вадильо считает, что для типичной инспекции растений сначала необходимо выбрать цветовую палитру. Дроны, такие как Mavic 2 Enterprise Dual или Matrice 200 Series, оснащенные тепловизионными камерами, имеют несколько вариантов цветовой палитры.

Поскольку инфракрасная энергия невидима, тепловые камеры применяют ложный цвет с различной интенсивностью энергии для создания изображений, которые затем становятся видимыми. Выбор цветовой палитры в основном зависит от предпочтений пользователя. Тем не менее, важно, чтобы выбранный был способен четко отображать тепловые аномалии. Палитра назначает разные цвета для выделения определенных уровней температуры, используя более или менее контрастный в зависимости от диапазона используемых цветов.

«Обычно мы выполняем три полета, два с камерами RGB и один с тепловизионной камерой». Из-за различных протоколов, таких как получение доступа на завод, получение разрешений на работу, координация с инспектором группы и признание его требований, знакомство с заводом и оценка маршрутов полетов может занять от четырех до шести часов. Тем не менее, это значительно меньше по сравнению с количеством времени, необходимого для инспекций, проводимых без дронов, которые могут достигать 15 дней.

Проверки должны проводиться в дни с хорошей погодой. Это означает, что следует избегать полета, когда солнце светит прямо на интересующие объекты, что может повлиять на показания температуры. Плохая погода также может повлиять на сбор данных. «Например, дождь или тяжелые облака могут затруднить идентификацию определенных областей или сбор точных данных», - сказал Вадильо.

Другие факторы, которые следует учитывать:

• Высота и угол полета: наблюдение объектов или областей интереса с чрезмерной высоты может повлиять на точность, которая необходима для сбора точных данных;
• Скорость: пролетая как можно ближе и медленнее к поверхности, вы можете собирать больше информации;
• Препятствия: предварительное выявление препятствий является важной частью планирования безопасного полета.

Как проводить проверки на НПЗ

Перед началом любой проверки необходимо разработать и внедрить кодекс безопасных методов работы, соответствующий действующим внутренним, внешним и применимым нормам, связанным с задачей.

Внедрение беспилотников для заводских инспекций позволяет Vadillo:

• Планирование и организация маршрутов полета, сбор ценной информации в процессе работы;
• проводить профилактическое обслуживание во время плановых проверок;
• выявить потенциальные сбои или недостатки в инфраструктуре;
• Разработка планов обслуживания, направленных на решение различных проблем на заводе.

После осмотра необходимых объектов составляется предварительный отчет, который включает в себя изображения всех выявленных аномалий. Это достигается путем представления собранных данных операторам станции, которые затем анализируют их, а затем разрабатывают стратегии для решения конкретных проблем.

Анализ различных аспектов нефтеперерабатывающего завода осуществляется главным образом с помощью программного обеспечения для термографии, которое предоставляет точные и актуальные данные, такие как диапазоны температур, измерения и расчеты давления. «Часто мы начинаем анализировать данные после того, как все маршруты полетов завершены или когда клиент удовлетворен тем, что уже было собрано», - прокомментировал Вадильо.

Дроны обновляют нефтяную промышленность

Успех технологии беспилотных летательных аппаратов в нефтяной промышленности изменил способ решения определенных задач. Инспекции теперь проводятся безопасно и более эффективно, что экономит руководителям НПЗ большие деньги. Программы БПЛА предоставили надежные и доступные решения для различных предприятий. Поскольку технология дронов продолжает развиваться, отрасли со всего мира стремятся включать беспилотники в свою повседневную деятельность.

Беспилотники меняют то, как государственные органы и различные отрасли промышленности служат обществу. В то время как беспилотники утвердились на ранних этапах общественной безопасности, предприимчивые правительственные учреждения и компании изучают возможность их использования в других областях, от транспорта и общественных работ до планирования и экологических услуг. DJI непрерывно сотрудничал с различными корпоративными командами в области интеграции технологий беспилотников, исследований и разработок, создания образовательных программ и практического обучения.
